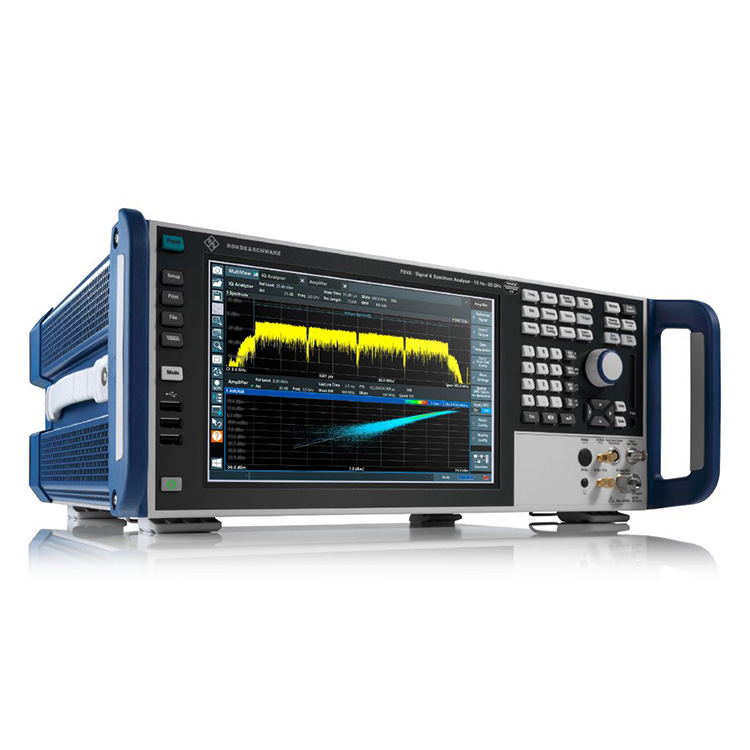

Az alábbiakban bemutatjuk a kiváló minőségű R&S FSVA3004 jel- és spektrumanalizátort, remélve, hogy segít jobban megérteni. Üdvözöljük az új és régi ügyfeleket, hogy továbbra is együttműködjenek velünk egy szebb jövő megteremtése érdekében! Frekvencia tartomány 2 Hz és 4, 7,5, 13,6, 30, 44, 50/54 GHz
Modellek | Frekvenciatartomány | Fáziszaj | Max. elemzési sávszélesség |
R&S®FSVA3004 Rendelési szám: 1330.5000.05 |
10 Hz – 4 GHz (2 Hz – 4 GHz R&S®FSV3-B710 opcióval) | < –127 dBc (1 Hz) (f = 1 GHz, 10 kHz eltolás, B710 opció) |
400 MHz |
Frekvencia tartomány 2 Hz és 4, 7,5, 13,6, 30, 44, 50/54 GHz
Elemzési sávszélesség 1 GHz-ig
SSB fáziszaj 10 kHz eltolásnál (1 GHz): –127 dBc/Hz
GUI többérintéses, SCPI-rögzítővel és eseményalapú műveletekkel
Lehetőségek analóg és digitális jelelemzéshez, beleértve az 5G NR-t
Az R&S FSVA3004 jel- és spektrumanalizátor ideális a vezeték nélküli kommunikációs jelek kiértékelésére a K+F, a rendszertesztelés, az ellenőrzés és a gyártás során. 400 MHz-es elemzési sávszélességével négy szomszédos 5G NR vivőt képes egyszerre rögzíteni. Az 5G NR jelelemzés dedikált opciói 1%-nál jobb EVM értékeket tesznek lehetővé 100 MHz széles vivő esetén 28 GHz-en.
5G NR jel elemzés
5G NR jel elemzése – 5G NR jel elemzése az R&S®FSV3-K144 (downlink) és R&S®FSV3-K145 (uplink) opciókkal
Akár 1 GHz-es elemzési sávszélesség, nagy dinamikatartomány és alacsony fáziszaj
Számos mérési alkalmazás a vezeték nélküli, A&D és alkatrésziparban alacsony fáziszajt, széles elemzési sávszélességet és nagy dinamikatartományt igényel. Az R&S®FSVA3000 jel- és spektrumanalizátor tökéletes eszköz vezeték nélküli kommunikációs rendszerek és alkatrészeik gyártásához és ellenőrzéséhez, valamint szerviz- és karbantartási alkalmazásokhoz az A&D piacon.
Tíz 5G NR szolgáltatót rögzít egyszerre
Az 1 GHz-es maximális elemzési sávszélesség lehetővé teszi akár tíz, egyenként 100 MHz-es sávszélességű 5G NR vivő egyidejű rögzítését.
Az R&S®FSVA3000 az egyszerű és gyors beállításának köszönhetően gyors hozzáférést biztosít a mérési eredményekhez
Az R&S®FSVA3000 jellemzői
Multitouch kijelző
SCPI-felvevő az egyszerű tesztprogram-fejlesztéshez
Esemény alapú műveletek a ritka DUT események hibakereséséhez
Intelligens jelgenerátor vezérlése közvetlen beállítási hozzáféréssel
R&S®FSVA3000 esemény alapú műveletek
Ritka DUT-események egyszerű hibaelhárítása: válasszon eseményt, például határvonal-hibat vagy képernyőképet a lehívó menükből.
Gyors mérési sebesség a gyártáshoz
Az alkatrészek, modulok és eszközök automatizált gyártása spektrális méréseket, valamint jeldemodulációt igényel. Az R&S®FSVA3000 jel- és spektrumanalizátor még összetett mérési forgatókönyveket is végrehajt minimális idő alatt.
A továbbfejlesztett számítógépes tápellátási lehetőség négymagos CPU-t biztosít a digitális jel demodulációjának felgyorsítására. Egy belső PCIe 3.0 buszrendszerrel is kiegészíti a mérési adatok leggyorsabb átvitelét. A felhő alapú tesztrendszerekben az opcionális 10 Gbit/s sebességű LAN interfész gyors I/Q adatátvitelt tesz lehetővé a hálózatba.
ACLR mérés
Az FFT alapú ACLR mérések jelentős sebességnövekedést biztosítanak a söpört mérésekhez képest. Az R&S®FSVA3000 továbbra is kiváló dinamikus tartománnyal rendelkezik.
