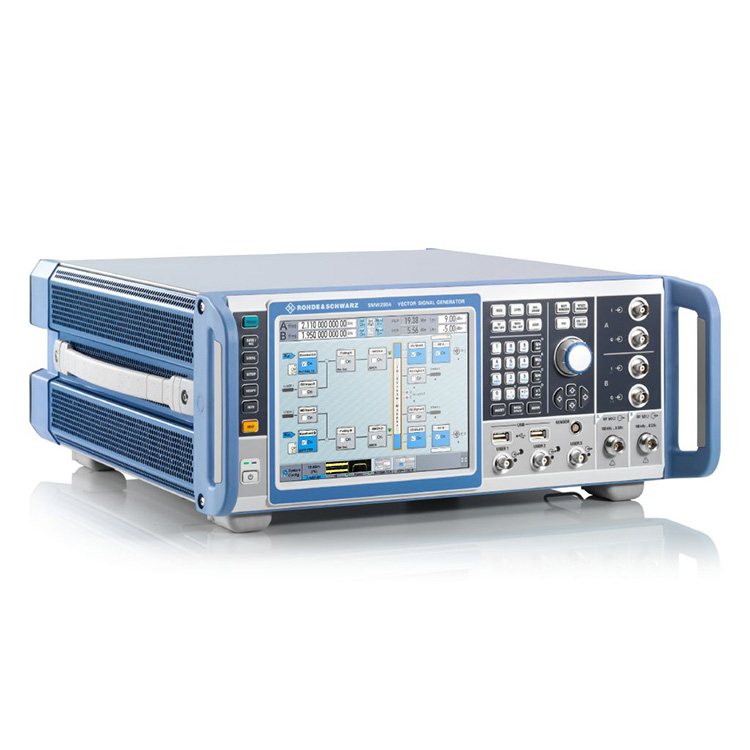

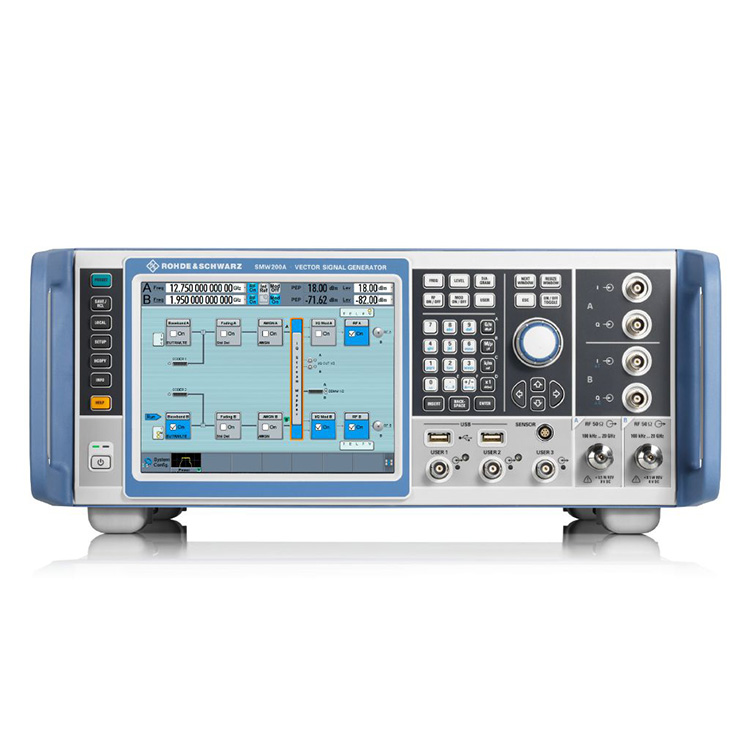

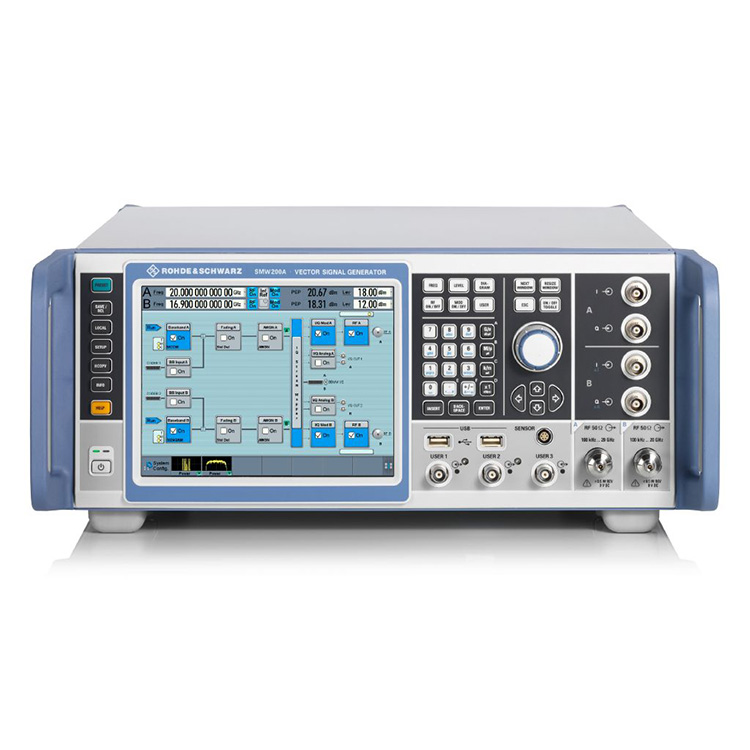

Professzionális gyártóként R&S SZU100A jelgenerátorokat szeretnénk kínálni Önnek. Maximum két belső alapsávi modullal és négy fading szimulátor modullal is felszerelhető. Ez a koncepció két teljes értékű vektorjelgenerátort biztosít egyetlen egységben, lehetővé téve az összetett jelforgatókönyvek egyszerű generálását.
| Termék neve | Frekvencia tartomány | Szinttartomány | I/Q modulációs sávszélesség | Harmonikusok |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz belső 2 GHz-es külső |
< -55 dBc > 3,5 GHz |
Frekvencia tartomány akár 67 GHz (kettős út: akár 44 GHz)
2 GHz-es modulációs sávszélesség
Integrált fading akár 800 MHz sávszélességgel és akár 8x8 MIMO-val
Jelgenerálás az összes főbb digitális kommunikációs szabványhoz
Fejlett GNSS és radar szimulátor
Professzionális gyártóként R&S SZU100A jelgenerátorokat szeretnénk kínálni Önnek. A teljesítmény- és funkciókövetelmények a tesztbeállítástól és az alkalmazástól függően változnak. Az R&S®SZU100A páratlan e változatos követelmények kielégítésében, és új mércét állít fel a jelgenerátorok számára. Bármilyen típusú DUT fejlesztése és ellenőrzése során, beleértve a komponenseket, modulokat és komplett bázisállomásokat, az R&S®SZU100A könnyedén generálja a megfelelő tesztjeleket, kiváló teljesítménnyel. Az R&S®SZU100A rugalmas moduláris felépítésű, amely pontosan az alkalmazások által igényelt opciókkal szerelhető fel. Bármilyen konfiguráció lehetséges, a klasszikus egyútvonalú vektorjelgenerátortól a többcsatornás MIMO vevőtesztelőig.
Az R&S®SZU100A a 67 GHz-ig terjedő frekvenciatartományt fedi le egyutas műszerként és 44 GHz-ig kétutas műszerként. Maximum két belső alapsávi modullal és négy fading szimulátor modullal is felszerelhető. Ez a koncepció két teljes értékű vektorjelgenerátort biztosít egyetlen egységben, lehetővé téve az összetett jelforgatókönyvek egyszerű generálását.
Az R&S®SZU100A szabványos csúcskategóriás szintetizátora kivételes SSB fáziszaj és nem harmonikus teljesítményt nyújt. Számos alacsony fáziszajú opció áll rendelkezésre a teljesítmény további javítására. Az R&S®SMW-B711/B721 rendkívül alacsony fáziszajú opciók kategóriájában a legjobb fáziszaj teljesítményt biztosítják. Az R&S®SZU100A tökéletes a spektrális tisztaságot igénylő mérésekhez.
Az akár 2 GHz-es RF sávszélességű szélessávú I/Q modulátor minden alkalmazást lefed a frekvenciatartományában, beleértve a vezeték nélküli kommunikációt, a műholdas kommunikációt és a radarokat is. A belső alapsáv maximum 2 GHz-es RF modulációs sávszélességű jeleket tud generálni.
A legmodernebb D/A konverterek és a kiváló RF lánckialakítás kivételes, < 0,4 dB-es modulációs frekvenciaválaszt biztosítanak 2 GHz-es sávszélességen, kiváló EVM teljesítménnyel.

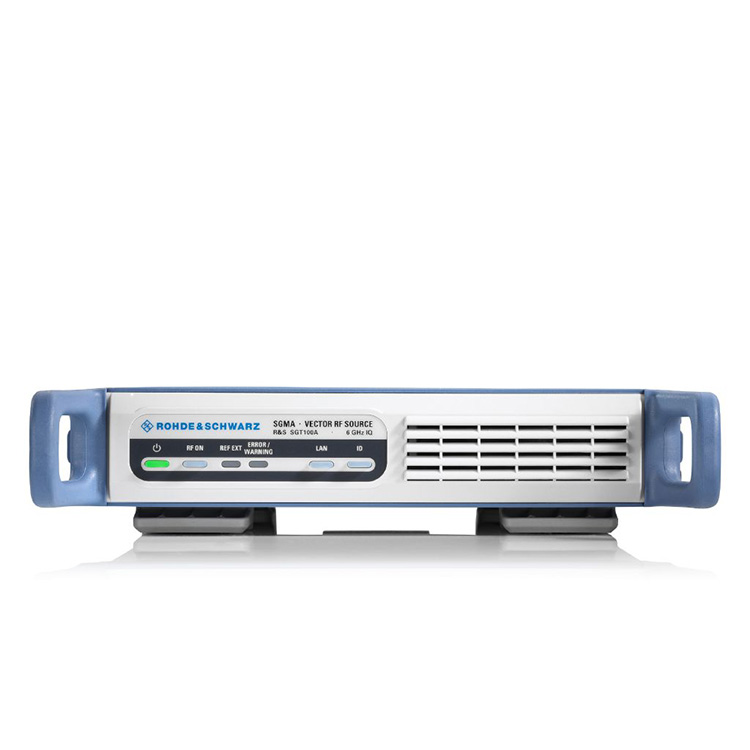

Az R&S®SZU100A integrált csatornaemulációt kínál akár 800 MHz-es fading sávszélességhez. Az összes főbb szabványhoz előre beállított fading profilok állnak rendelkezésre. Az akár 64 fading csatornával az összes kulcsfontosságú MIMO fading forgatókönyv, mint például a 2x2, 3x3, 4x4, 8x4, 4x8 és 8x8 konfigurálható egyetlen műszerben. Akár nyolc vivő összesítése is támogatott, és SGT100A jelgenerátor modulok csatlakoztathatók akár nyolc RF útvonal biztosításához.

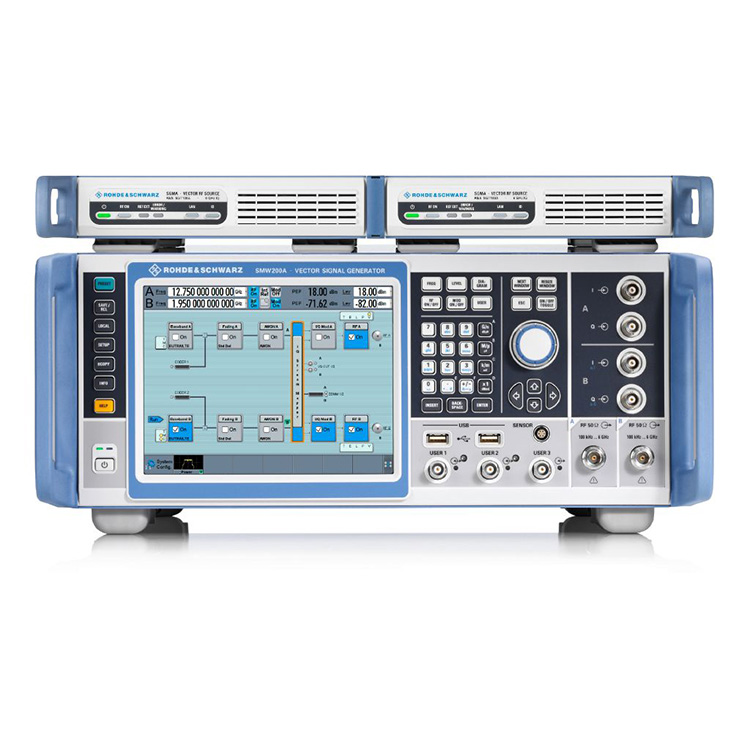

Kétutas R&S®SZU100A hat R&S®SGT100A jelgenerátor modullal az R&S®SZU100A-ról működtetve;
A beépített R&S®SZU100A grafikus funkció valós időben jeleníti meg a generált jeleket. A felhasználó kiválaszthatja a megjelenítés típusát, pl. I/Q vs. idő, frekvenciaspektrum, vektordiagram vagy CCDF. Az R&S®SZU100A egy SCPI makrórögzítőt is kínál kódgenerátorral, amely rögzíti az összes kézi műveleti lépést egy távoli parancssorral rendelkező fájl létrehozásához. Integrált kódsablonok állnak rendelkezésre a MATLAB®, CVI vagy Python futtatható kód közvetlen generálásához.
A valós idejű grafikus jelfigyelés rendkívül hasznos összetett jelek generálásakor.
Vezeték nélküli kommunikációs szabványok
Valós idejű borítékkövetés
GNSS szimuláció
Radar szimuláció
