Professzionális gyártóként R&S NRP18STháromutas dióda teljesítményérzékelőket szeretnénk kínálni Önnek. A háromutas dióda teljesítményérzékelők számos alkalmazásra alkalmasak, mivel támogatják a folyamatos átlagot, a sorozatátlagot, az időrés átlagát, a kapuátlagot és a nyomkövetést.
| Modellek | R&S®NRP18S |
| Frekvencia tartomány | 10 MHz - 18 GHz |
| Szinttartomány | -70 dBm - +23 dBm |
| LAN interfész | |
| Csatlakozó típusa | N (m) |
Gyors és pontos teljesítménymérés CW és modulált jelekhez
100 000 leolvasás/s

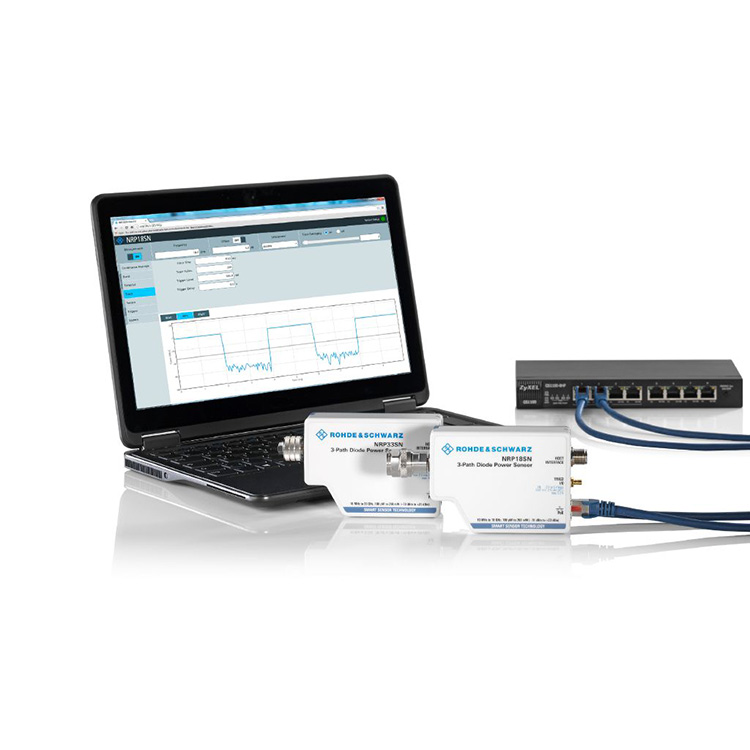

Vezérlés és felügyelet LAN-on és USB-n keresztül
Érzékelők nagy teljesítményű alkalmazásokhoz
Rugalmas működés az R&S®NRX alapegységgel
Professzionális gyártóként R&S NRP18STháromutas dióda teljesítményérzékelőket szeretnénk kínálni Önnek. Az R&S®NRPxxS/SN teljesítményérzékelők három különálló diódaútot használnak, mindegyik az optimális érzékelőtartományban működik. Ennek eredményeként az átlagos teljesítmény a moduláció típusától függetlenül nagy pontossággal meghatározható. A mérési eredményeket alig befolyásolják a zavaró jelek vagy harmonikusok. Az R&S®NRPxxS/SN teljesítményérzékelők ezért a hőteljesítmény-érzékelőkhöz hasonlóan viselkednek, de lényegesen nagyobb sebességet kínálnak. Akár 93 dB dinamikus tartományt biztosítanak, kiváló alsó mérési határértékkel –70 dBm.
Ideális megoldás számos alkalmazáshoz
A háromutas dióda teljesítményérzékelők számos alkalmazásra alkalmasak, mivel támogatják a folyamatos átlagot, a sorozatátlagot, az időrés átlagát, a kapuátlagot és a nyomkövetést. A kiemelkedő teljesítményt, valamint a példátlan mérési sebességet és pontosságot biztosító érzékelők segítségével precíz átlagos teljesítménymérések végezhetők vezeték nélküli jeleken, például GSM és 3GPP, valamint nagyobb sávszélességű jeleken, mint például LTE, LTE-Advanced vagy 5G.
Továbbfejlesztett háromút-koncepció

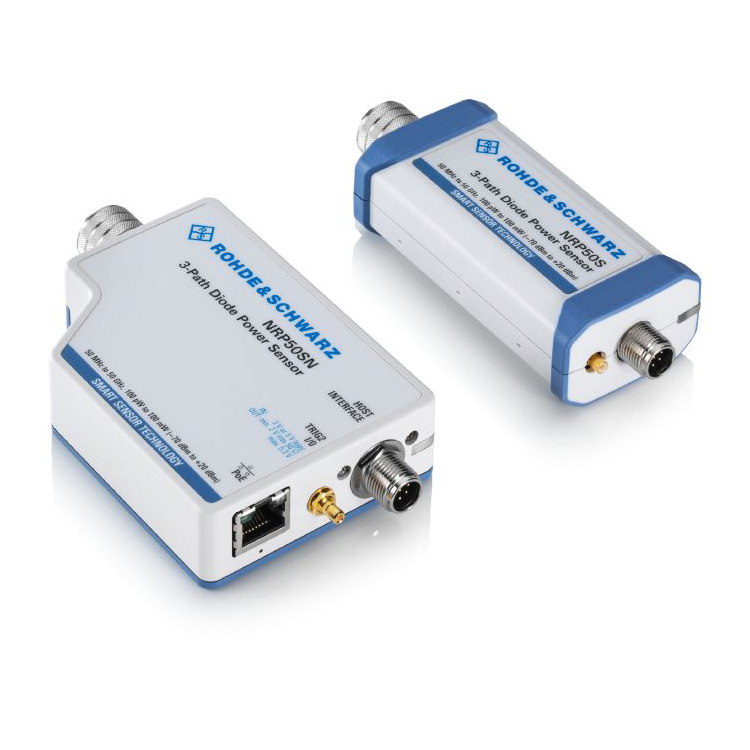

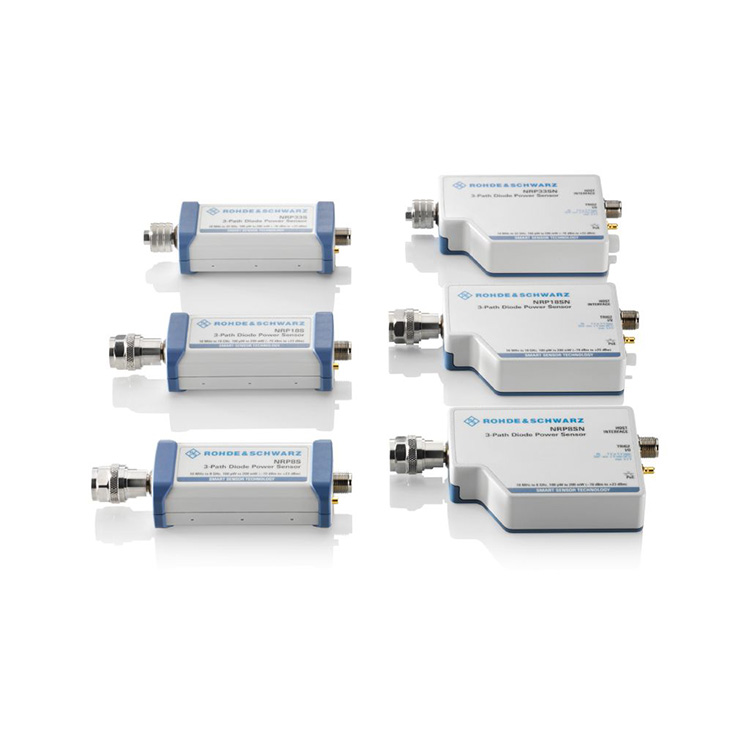

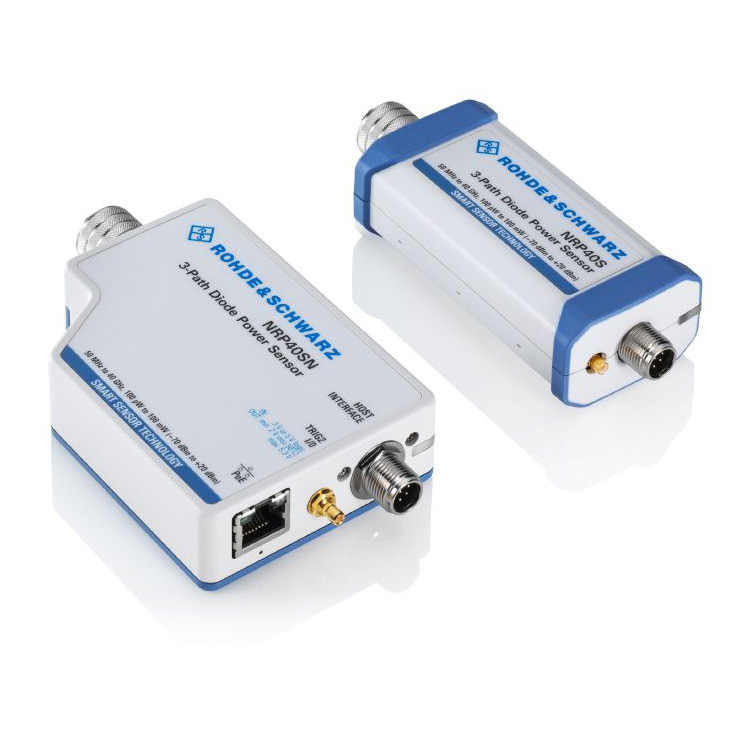

Az R&S®NRPxxS(N) teljesítményérzékelők három különálló diódaútot használnak, amelyek mindegyike az optimális érzékelőtartományban működik. Az átlagos teljesítmény a moduláció típusától függetlenül nagy pontossággal meghatározható. A mérési eredményeket alig befolyásolják a zavaró jelek vagy harmonikusok. Az R&S®NRPxxS(N) teljesítményérzékelők ezért a hőteljesítmény-érzékelőkhöz hasonlóan viselkednek, de lényegesen nagyobb sebességet és akár 93 dB dinamikatartományt kínálnak.
Még alacsony szinten is, egészen -70 dBm-ig
Az alacsony szintű mérési pontosság növelése érdekében több mért értéket átlagolni kell. Miközben az átlagolás csökkenti a zajkomponenst, a mérést is lassítja. Az R&S®NRPxxS(N) teljesítményérzékelőket ezért a rendkívül alacsony mérési zaj figyelembevételével tervezték.
Az R&S®NRPxxS(N) teljesítményérzékelők –70 dBm alsó határig képesek méréseket végezni a piacon jelenleg elérhető legnagyobb sebességgel és pontossággal.
Korlátlan idő mérés akár 100.000 mérés/s
Gyors folyamatos átlagolási módban az R&S®NRPxxS(N) teljesítményérzékelők akár 100 000 triggerelt mérést is végezhetnek másodpercenként, 100 µs-os minimális trigger-ismétlési idővel anélkül, hogy bármilyen mérési eredményt veszítenének. Ez a mérési sebesség a pufferelt üzemmód használatával érhető el. Pufferelt módban az összes mért adat az érzékelő belsejében kerül összegyűjtésre, és egy blokkban továbbítható az érzékelő gazdagépéhez. Az R&S®NRPxxS(N) érzékelők az új gyors üzemmódot időkorlátozás nélkül hajtják végre!
Teljesítménymérés végrehajtása 30 W-ig

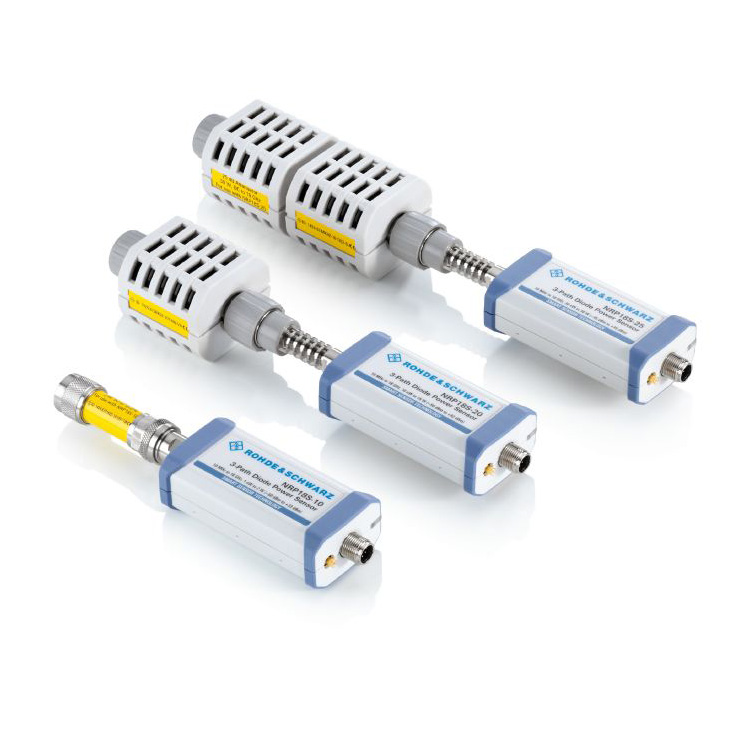

Az R&S®NRP18S-10, R&S®NRP18S-20 és R&S®NRP18S-25 nagy teljesítményű háromutas dióda teljesítményérzékelők egy R&S®NRP18S-ből és egy 10/20/25 dB-es felfelé irányuló csillapítóból állnak. 2 W, 15 W és 30 W teljesítményig képesek méréseket végezni. A csillapítóval együtt használva az érzékelő és a csillapító közötti eltérések automatikusan kijavításra kerülnek. A csillapító S-paramétereit a gyártás során meghatározzák és tárolják az érzékelőben.
Kifejezetten termikus vákuum (TVAC) kamrákban való használatra tervezték

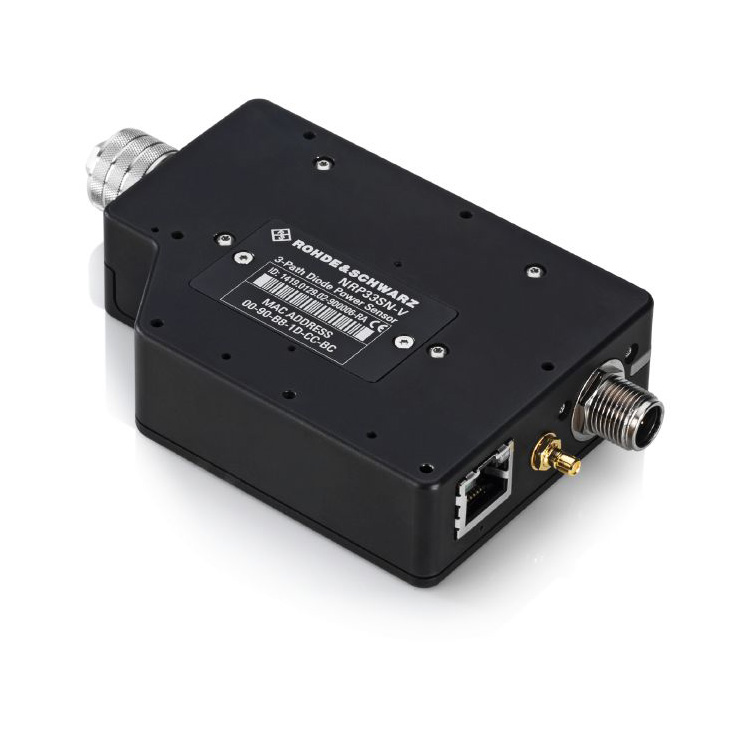

Az R&S®NRPxxSN-V TVAC-kompatibilis teljesítményérzékelőt a 67 GHz-es frekvenciatartományig terjedő műholdas kommunikációs alkalmazásokhoz tervezték. A gyártási folyamat során minden alkatrészt vákuumkamrában sütnek, így a gázkibocsátás minimálisra csökken. LAN képességüknek köszönhetően a teljesítményérzékelők egyszerűen vezérelhetők és felügyelhetők a kamrán kívülről, míg a ház szellőzőnyílásai biztosítják a nyomáskiegyenlítést.
