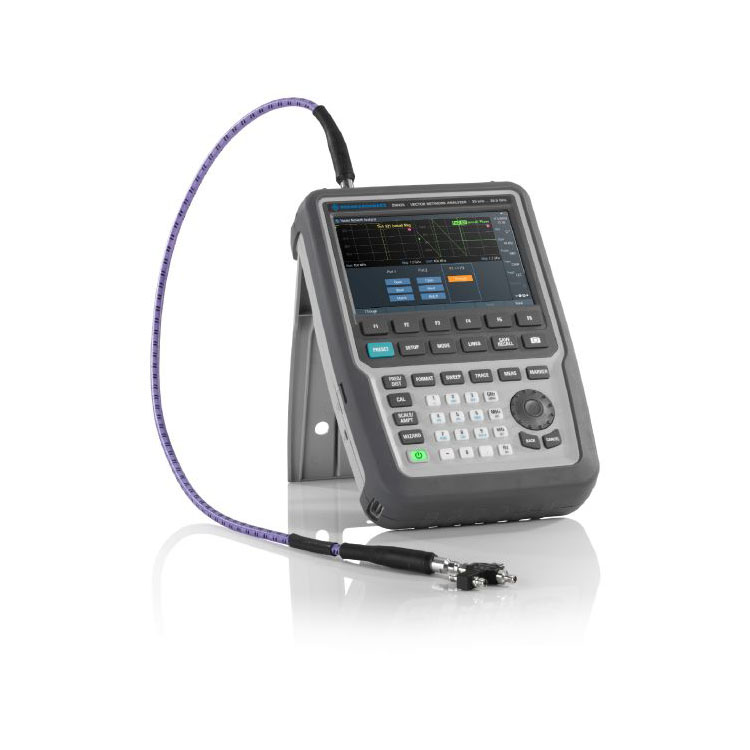

R&S ZNH18 kézi vektoros hálózati elemző

R&S ZNH18 kézi vektoros hálózati elemző

Legfontosabb tényeket

Frekvencia tartomány 30 kHz és 4/8/18/26,5 GHz között

Egy portos kábel és antenna mérés alapműszerrel

S-paraméteres (S11, S12, S21, S22) mérés alapműszerrel

100 dB (tip.) dinamikatartomány szűrő és antenna leválasztás mérésére

Nem tükröződő kijelző, kis forma, masszív ház (IP51)

Négy vevő architektúra

Professzionális gyártóként szeretnénk az Ön számára R&S ZNH18 kézi vektoros hálózati analizátort kínálni. A kifinomult RF architektúra hozzáférést biztosít a legújabb kalibrációs típusokhoz

A négy vevőből álló architektúra dedikált referencia-vevőkből és tesztvevőkből áll az 1-es és a 2-es porton egyaránt. Ez lehetővé teszi az R&S®ZNH számára, hogy támogassa a fejlettebb kalibrálási típusokat, például az ismeretlen átmenő, nyitott, rövid és egyező (UOSM) kalibrálást. Ez a kalibráció olyan DUT-k esetében hasznos, amelyek különböző bemeneti vagy kimeneti csatlakozókkal rendelkeznek a tesztportokon.

Négy vevőegység architektúrája

Minimális váltás a két port között és kifinomult kalibrálás, mint például az UOSM

Kompakt erőmű

Kiváló RF teljesítmény kis méretben

Az R&S®ZNH hordozhatósága és kis helyigénye ideálissá teszi terepi mérésekhez.

Az R&S®ZNH a következő jellemzőkkel is nagy teljesítményt nyújt:

Széles frekvenciatartomány 30 kHz-től 4/8/18/26,5 GHz-ig az alkalmazások széles skálájának támogatásához

Magas dinamikatartomány, akár 100 dB (tip.) a nagy szintkülönbségek mérésére

Rendkívül pontos a 0,0015 dB-től 0,0040 dB-ig terjedő (típusos) RMS-nek és a 0,02-0,04°-os (típusos) alacsony nyomkövetési fázisnak (RMS) köszönhetően.

Mindkét porton beépített vevő lépéscsillapító, amely 5 dB-es lépésekben állítható 0 dB és 15 dB között

Vevő lépéscsillapító

Növeli a port bemeneti teljesítménytartományának linearitását, ami megvédi az analizátort a túlterheléstől.

Egyszerűen kezelhető

Több érintőképernyő, távirányító és mérési varázsló a legjobb felhasználói élményért

A többérintős képernyő az okostelefonokon elérhető szabványos csippentés-zoom funkciót kínálja. Az R&S®ZNH támogatja a tipikus telefonvezérlési gesztusokat, így a felhasználók otthon érezhetik magukat. Még ha a kezelők nem is férhetnek hozzá közvetlenül a műszerhez, ingyenes PC, Android és iOS távirányító alkalmazások állnak rendelkezésre a zökkenőmentes működéshez. Ezenkívül a mérési varázsló automatizált tesztsorozatokkal segít leegyszerűsíteni a méréseket, felgyorsítja a vizsgálati folyamatot és csökkenti az emberi hibák lehetőségét.

Multi-touch funkció

Kapacitív érintőképernyő; intuitív kezelés és nincs szükség kijelző kalibrációra.

Egyszerű konfiguráció

Egyszerű és gyors beállítás konfigurációs áttekintő menüvel

Az R&S®ZNH rendelkezik billentyűkkel és forgatógombbal, valamint érintőképernyős kezelőszervekkel. A billentyűk nagyok és jól el vannak helyezve, így kesztyűben is könnyű kezelni.

A kapacitív érintőképernyő újfajta felhasználói élményt kínál:

Közvetlenül interakcióba léphet a képernyő elemeivel

A menük gyors elérése

Változtassa meg a frekvenciát és a tartományt

Jelölők hozzáadása/áthelyezése/törlése

És több

A konfigurációs áttekintés menü csökkenti a mérési beállítások konfigurálásához szükséges lépéseket, lehetővé téve a gyors beállítást.

Rugalmas kalibrálás

A felhasználó által meghatározott kalibrációs sorozatok rugalmas megközelítést biztosítanak.

Egyszerű hozzáadott érték

Átfogó alapfunkciók és egyszerű opciórendelés

Az R&S®ZNH alapegység a következőket tartalmazza:

Hiba távolság mérése

Egy portos kábelveszteség mérés

Reflexió mérés

Átviteli mérés

Négy S-paraméter (S₁₁, S₁₂, S₂₁, S₂₂)

Ha további funkciókra van szükség, az opciók egyszerűen megrendelhetők. Minden opció átláthatóan és egymástól függetlenül megrendelhető, így nincs rejtett költség és nincs zavar a rendelés során.

Az S-paraméteres kijelző gyors beállítása a kívánt formátumban.

Négy S-paraméteres mérés alapkivitelben.
