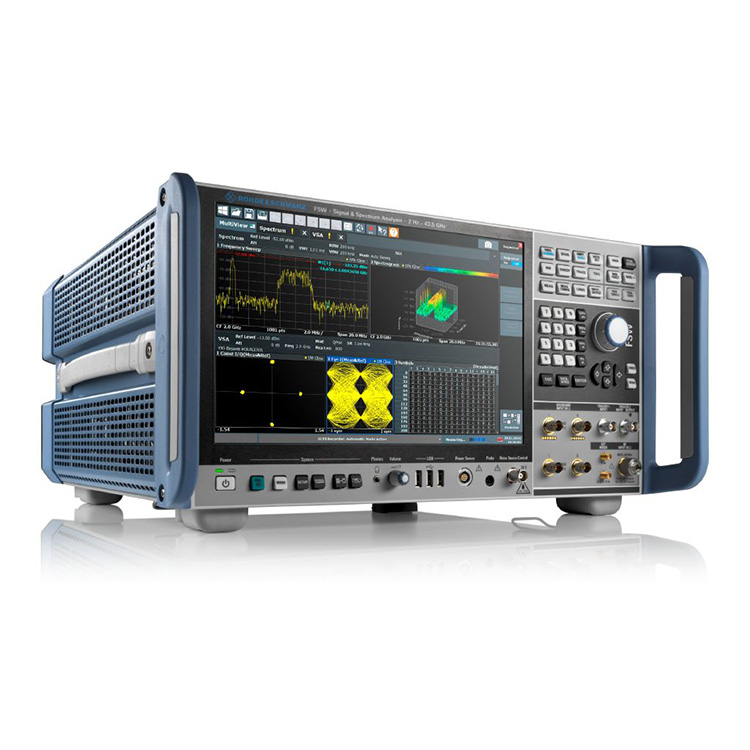

Dongguan Qihang Electronic Technology Co., Ltd. egy professzionális kínai R&S FSW13 jel- és spektrumanalizátor gyártója és szállítója. Ezek a műszerek bemeneti csatlakozóval rendelkeznek, például SMA vagy N-típusú csatlakozóval, külső RF jelek vagy antennák csatlakoztatására.
Modellek | Frekvenciatartomány | Fáziszaj | Max. elemzési sávszélesség |
R&S®FSW13 Rendelési szám: 1331.5003.13 |
2 Hz - 13,6 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz eltolás) |
512 MHz |
Páratlanul alacsony fáziszaj és a legjobb érzékenység a piacon
8,3 GHz belső elemzési sávszélesség
800 MHz valós idejű elemzési sávszélesség
Az SCPI-felvevő leegyszerűsíti a kódgenerálást
A nagy dinamikatartomány kiemelkedő EVM teljesítményt tesz lehetővé
RF teljesítmény, amely megfelel a szigorú igényeknek
Az R&S FSW13 jel- és spektrumanalizátor újradefiniálja a csúcsminőségű jel- és spektrumanalizátorokat, kiváló RF fáziszajt, megjelenített átlagos zajszintet, intermoduláció-elnyomást és dinamikatartományt kínál az ACLR és a harmonikus mérésekhez.
Fáziszaj
Fázisaj 10 GHz-es vivőfrekvencián, 10 kHz-en a vivőtől eltolva: tip. –133 dBc (1 Hz).
A kényelemre tervezték
12,1 hüvelykes, nagy felbontású, többérintéses kijelző gesztus támogatással – lapos kialakítás Windows 10 megjelenéssel
Különböző mérések egyidejűleg, külön ablakokban jeleníthetők meg, ami megkönnyíti az eredmények értelmezését
A beépített SCPI-rögzítő leegyszerűsíti a kódgenerálást az automatikus, távvezérelt mérésekhez
Kényelmes felhasználói felület
Fejlett R&S®FSW 12,1 hüvelykes nagy felbontással, többérintéses kijelzővel és még sok mással.
Mélyreható 5G fizikai réteg jelelemzés
Az R&S®FSW skálázható, széles, akár 8,3 GHz-es belső elemzési sávszélessége lehetővé teszi a lefelé irányuló jel teljes sávszélességének rögzítését és a teljes rendszer értékelését.
Az R&S®FSW-K144 és az R&S®FSW-K145 opciók lefedik a 3GPP 5G NR lefelé és felfelé irányuló sávon belüli mérését. Minden jel alkeret elemzésre kerül, és a mérési eredmények széles skáláját biztosítják, beleértve a különböző csatornák és jelek EVM-ét, frekvenciáját és teljesítményét.
R&S®FSW-K144 5G Új rádiós downlink alkalmazás
Az R&S®FSW-K144 számos paramétert automatikusan felismer és beállít, így több ideje marad a részletes elemzésből származó betekintésre koncentrálni.
Gyors és átfogó radarjel-elemzés
A széles elemzési sávszélességen túl (akár 8,3 GHz-ig) az R&S®FSW elemző funkciók elengedhetetlenek a radartesztekhez.
Az R&S®FSW-K6 impulzusmérő alkalmazás egy gombnyomással méri az összes releváns impulzusparamétert
Az R&S®FSW-K6S time sidelobe mérési opció az impulzuskompressziós paramétereket méri
Az R&S®FSW-K60/K60H opció elemzi a frekvenciaugrásos jeleket
R&S®FSW-K6 impulzusmérési lehetőség
Az R&S®FSW-K6 impulzusmérő alkalmazás egyetlen gombnyomással méri az összes releváns impulzusparamétert.
Képmentes szélessávú jelelemzés az E sávban
Az R&S®FSW85 jel- és spektrumanalizátor YIG előválasztóval rendelkezik a 8 GHz és 85 GHz közötti frekvenciákhoz, amely képmentes spektrumelemzést tesz lehetővé. A széles elemzési sávszélesség (akár 8,3 GHz) az R&S®FSW-K60/-K60C tranziens elemzési/csiripelési opcióval kombinálva lehetővé teszi akár 5 GHz-es szélességű FMCW jelek jellemzését, például az autóradarokban használtakat.
Autóradar mérések
FMCW jel 2 GHz-es sávszélességgel 77 GHz-en, az R&S®FSW-K60C opcióval és az R&S®FSW-B2001 2 GHz-es belső sávszélesség-kiterjesztéssel mérve
Nagy teljesítményű mérési megoldások műholdas rakományok, hasznos teher alrendszerek és komponensek tervezésére, fejlesztésére és tesztelésére
Az R&S®FSW dedikált mérési alkalmazásokat kínál a legkritikusabb mérésekhez, mint például a csoportkésleltetés, a linearitás, az erősítés átvitele, a zajteljesítmény arány (NPR) stb. Demodulálja a műholdas rádiófrekvenciás jeleket is számos szabvány szerint, mint például a DVB-S2X és a OneWeb. Az R&S®FSW méretezhető, széles elemzési sávszélesség (akár 8,3 GHz-ig) kielégíti a széles jelsávszélesség iránti növekvő igényt.
R&S®FSW-K17 többvivős csoportkésleltetés mérések
Ezredmásodperceken belül nagy pontossággal méri az abszolút és relatív csoportkésést.
Ne maradjon le semmiről a valós idejű spektrumelemzési lehetőséggel
Az R&S®FSW valós idejű opciói lehetővé teszik a felhasználók számára, hogy megbízhatóan észleljék a rendkívül rövid szórványos interferenciát nanoszekundumos tartományban még az erős hordozók közelében is – akár 800 MHz-es sávszélességben. A valós idejű spektrumelemzés lehetővé teszi a felhasználók számára, hogy elemezzék a meglévő frekvenciaugrásos algoritmusokat, és alternatívakat hozzanak létre, hogy megakadályozzák az azonos frekvenciasávban működő, különböző szabványú jelek ütközését.
Az ISM sáv valós idejű spektruma 2,4 GHz-en
Elemzi és megakadályozza az ütközéseket az azonos frekvenciasávban működő, különböző szabványú jelek között (például WLAN és Bluetooth®).
Digitális jelelemzés
Az R&S®FSW-K70 vektorjelelemzési opció lehetővé teszi a felhasználók számára, hogy a digitálisan modulált egyvivőket a bitszintig rugalmasan elemezzék. A világosan felépített működési koncepció leegyszerűsíti a mérést az elemző eszközök széles skálája ellenére. Az R&S®FSW-K70M két különböző modulációs sémával, például DVB-S2X jelekkel teszi lehetővé a jelek elemzését. Az R&S®FSW-K70P bővítmény a nyers bithibát méri ráta (BER) a PRBS adatokon PRBS23-ig.
1024QAM modulált jel elemzése
Konstellációs diagram, eredménytábla, szimbólumtábla és EVM-eloszlás.
