Professzionális gyártóként szeretnénk Önnek kiváló minőségű Fluke8558A digitális multimétereket kínálni. A 8558A ugyanazt a platformot használja, mint a teljesen feltöltött 8588A referencia multiméter.
Professzionális gyártóként szeretnénk Önnek kiváló minőségű Fluke8558A digitális multimétereket kínálni. A 8558A 8,5 számjegyű multiméter 5 mega minta/másodperc nagy felbontású digitalizálást tesz lehetővé a laboratóriumi és gyártási tesztkörnyezetek rendszerautomatizálásához. A Fluke új, nagy sebességű rendszertervezése és az iparág leggyorsabb közvetlen digitalizálási képessége jelentős áteresztőképesség-növekedést tesz lehetővé számos olyan automatizált rendszeralkalmazás számára, amelyek a legnagyobb sebesség és a legjobb pontosság kombinációját igénylik. A kiváló pontosság széles mérési tartományban, több mint kilenc funkcióban érhető el, intuitív felhasználói felülettel színes kijelzőn.
A 8558A ugyanazt a platformot használja, mint a teljesen feltöltött 8588A referencia multiméter. A platform egy közös, intuitív felhasználói felülettel rendelkezik, könnyen navigálható menüszerkezettel az összes konfigurációhoz, valamint a megfelelő SCPI-kompatibilis parancsokkal az automatizált környezethez. A 8588A platform másodpercenként minimum 100 000 leolvasást garantál 4,5 számjegyű GPIB-n, USBTMC-n vagy Etherneten keresztül, valamint egy beépített adatmemóriát, amely akár 15 millió leolvasást is képes tárolni.

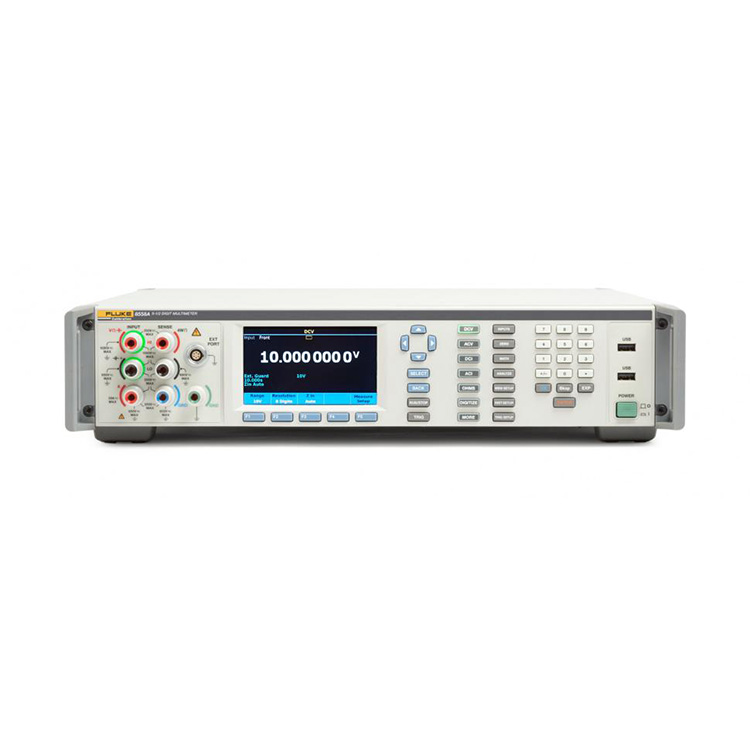

A. Vizuális kapcsolatkezelő terminálok
Az aktív terminálok világítanak, és a felhasználót a megfelelő csatlakozásokhoz irányítják.
B. Könnyen hozzáférhető konfigurációk
Tartomány, rekesznyílás, bemeneti impedancia, RMS szűrő és egyéb mérési konfigurációk könnyen elérhetők.
C. Nagy, fényes színes kijelző
Az intuitív felhasználói felület és a lapos menüstruktúra megkönnyíti a konfigurációk elérését, valamint a trenddiagramok, hullámformák, FFT, hisztogram és statisztikák megtekintését.
D. Programozható első/hátsó elektronikus kapcsoló
Megszünteti a kézi működtetést, és egyetlen távoli paranccsal azonnali arányeredményeket tesz lehetővé.
E. 30 A terminál (csak 8588A; 2A 8558A esetén)
Lehetővé teszi az iparág legszélesebb árammérési tartományát egyetlen terminálon keresztül.
F. Soft menü gombok
Alkalmazkodjon az aktív funkcióhoz, így a menüstruktúra intuitív és könnyen megtanulható.
G. Többnyelvű kiválasztás
Választható angol, kínai, francia, japán, koreai, orosz és spanyol.
H. Futtatás/leállítás trigger
Bekapcsolja a folyamatos vagy szabadonfutási mérési állapotot.
I. USB portok
Töltse le az adatokat gyorsan és egyszerűen egy flash meghajtóra.

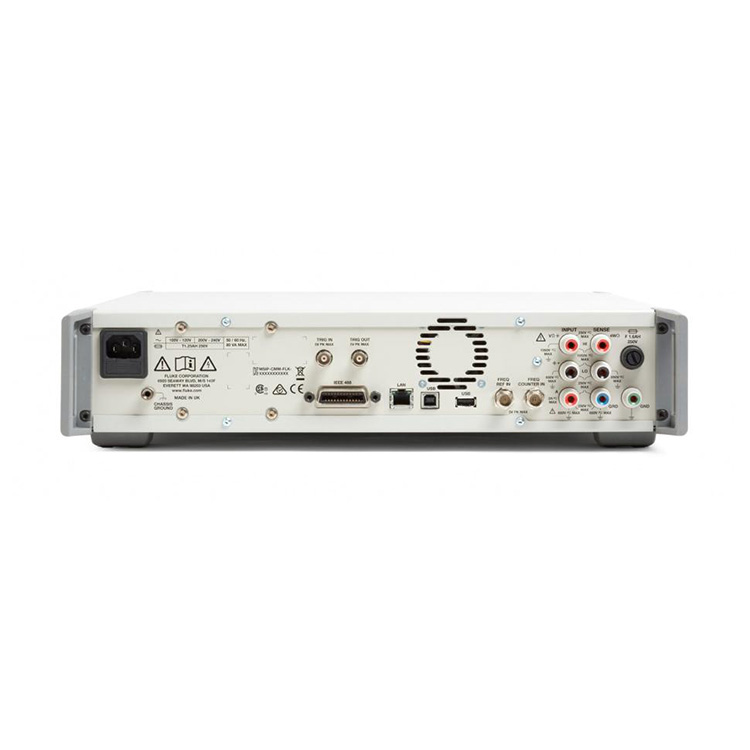

Fluke 8558A feliratokkal (hátul)
J. Trig in/Trig out
A precíz triggerelés maximalizálja a szinkronizálást a rendszerautomatizálásban.
K. Freq számláló
Lehetővé teszi a 100 MHz-es frekvenciaszámláló mérését 0,5 uHz/z-en.
L. A hátsó panel bemeneti csatlakozói
Az elülső panel bemeneti csatlakozóit tükrözi a csatlakozási kompatibilitás érdekében, és lehetővé teszi az elülső/hátsó szkennelés mérését.
M. IEEE 488, LAN, USB interfészek
Szabványos távoli interfész az egyszerű rendszerintegrációhoz.
N. USB port
Töltse le az adatokat gyorsan és egyszerűen egy flash meghajtóra.
O. 2 A terminál
DC feszültség
100 mV és 1000 V között (max. 1050 V)
2,02x teljes skála
Maximális felbontás: 1 nV
4,0 μV/V (95%) 5,7 μV/V (99%), 1 év
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 órás stabilitás
0-10 s olvasási rekesz (200 ns felbontás)
DC áram
10 uA – 2 A (8558A)
2,02x teljes skála
Maximális felbontás: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 év
0 ns és 100 s közötti olvasási rekesz
AC feszültség
10 mV–1000 V, 1 Hz–10 MHz (max. 1050 Vrms)
2,02x teljes léptékű Vpp, 1,2x teljes léptékű Vrms
Maximális felbontás: 1 nV
80 μV/V (95%), 103 μV/V (99%), 1 év
AC áram
10 uA – 30 A (csak 8588A; 2 A 8558A esetén)
2,02x teljes skála Vpp, 1 Hz-től 100 kHz-ig 1,2x teljes skála Vrms
Maximális felbontás: 1 pA
300 μA/A (95%), 387 μA/V (99%), 1 év
Ellenállás
1Ω–10 GΩ (max. 20 GΩ)
2,02x teljes skála
Maximális felbontás: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 év
Kisáramú üzemmód, nagyfeszültségű üzemmód és áramfordító Tru Ohms™
Digitalizáld V
100 mV és 1000 V között (max. 1050 V)
2,02x teljes skála
Maximális felbontás: 18 bit
5 mega-minta másodpercenként mintavételezési sebesség
Akár 20 MHz sávszélesség
Digitalizálás I
10 μA – 30 A (csak 8588A; 2 A 8558A esetén)
2,02x teljes skála
Maximális felbontás: 18 bit
5 mega-minta másodpercenként mintavételezési sebesség
Akár 4 MHz sávszélesség
Gyakoriság vagy periódus
Feszültség, 10 MHz-ig
Áram, 100 kHz-ig
Frekvencia 100 MHz-ig BNC-n
0,5 μHz/Hz, 1 év
Kapacitancia
1 nF és 100 mF között
400 μF/F, 1 év
Hőmérséklet
PRT és hőelem
5 mK PRT, 25 mK TC - 1 év
RF teljesítmény
Rhode & Schwarz NRP sorozatú DC I és AC I külső sönt
DC I és AC I külső sönt
A40B és bármely más külső sönt
Olvasási sebesség
1 olvasás /s @ 8,5 számjegy a memóriába
100 000 leolvasás /s @ 4,5 számjegy a memóriában
Akár 5 000 000 (5 MS/s) kiolvasás /s az illékony memóriába V és I digitalizálásban
Akár 500 000 leolvasás/s átvitel USB-n keresztül bináris formátumban
Mérési memória
15 millió leolvasás volatilis
7,5 millió leolvasás volatilis időbélyegzővel
16 GB nem volatilis
GPIB, USBTMC, Ethernet
Natív SCPI-kompatibilis távoli parancsok
8508A és 3458A emulációs mód
Teljes mértékben támogatja a MET/CAL™ kalibrációs eljárások könyvtárát a Fluke 8508A emulációban
IVI sofőr
USB pendrive a kényelmes adatátvitelhez .csv formátumban
Kiváltó mechanizmusok
Kézi kioldó
Külső BNC Trig In és Trig Out
Belső vagy szintkioldó
Időzítő trigger
Epocha trigger
Vonal trigger
BUS trigger
