E8257D, iparágvezető kimeneti teljesítmény, szintpontosság és fáziszaj, 100 kHz-től 67 GHz-ig terjedő frekvencialefedettséggel (500 GHz-re bővíthető) a fejlett RF és mikrohullámú radarok teszteléséhez

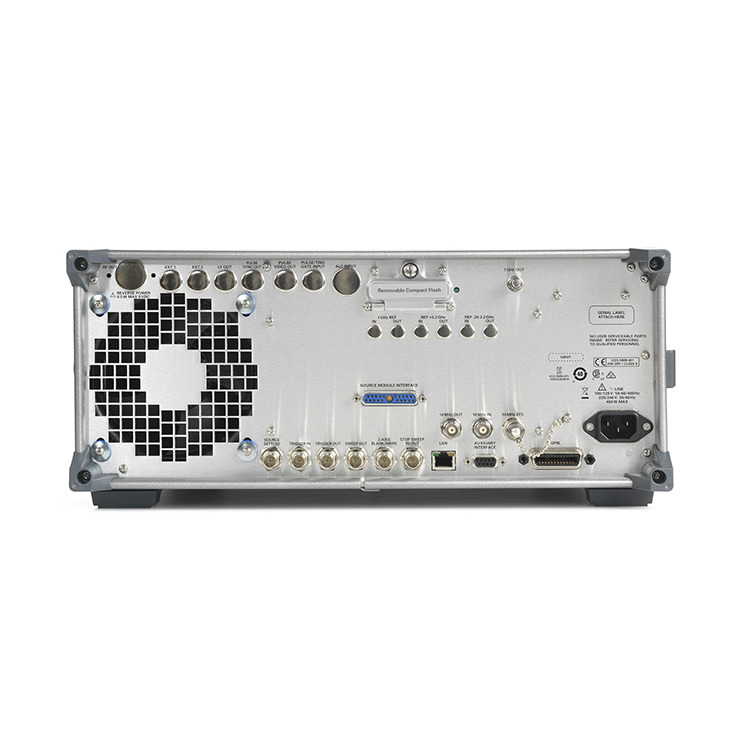

E8257D PSG analóg jelgenerátor
A Keysight E8257D egy teljesen szintetizált jelgenerátor nagy kimeneti teljesítménnyel, alacsony fáziszajjal és modulációs képességgel. A specifikációk 0 és 55 °C közötti tartományban érvényesek, hacsak nincs másképp jelezve, és 45 perces felmelegedési idő után. A tipikus, névleges vagy mért kiegészítő jellemzők 25 °C-on további (nem garantált) információkat szolgáltatnak, amelyek hasznosak lehetnek a termék alkalmazása során.
Vállalja a legszigorúbb tesztkövetelményeket metrológiai szintű frekvencia- és szintpontossággal, kiváló torzítással és hamis jellemzőkkel
Széles frekvenciatartományban mérhet: 13, 20, 31,8, 40, 50 és 67 GHz-es modellek (1,1 THz frekvencianövelővel)
Tesztelje a nagy teljesítményű eszközöket, és küzdje le a rendszer veszteségeit akár 1 W (+30 dBm) kimeneti teljesítmény előállítására képes opciókkal
Rendkívül alacsony fáziszaj: –91 dBc/Hz 100 Hz-es eltolásnál és –126 dBc/Hz 10 kHz-es eltolásnál (10 GHz), a Doppler-radar, az ADC és a vevőblokkoló tesztek elvégzéséhez
Jellemezze az eszközöket és áramköröket AM, FM, PM és impulzusmoduláció hozzáadásával a jelhez
| Frekvencia | 100 kHz – 70 GHz |
| Fázisaj @ 1 GHz (20 kHz eltolás) | -143 dBc/Hz |
| Frekvenciaváltás | < 7 ms |
| IQ moduláció BW (belső/külső) | 4 GHz-ig |
| Elérhető modulációs típusok | AM, FM, PM, Pulse |
