Biztos lehet benne, hogy E4991B impedanciaanalizátorokat vásárol gyárunkból. Az E4991B impedanciaanalizátor 1 MHz-től 3 GHz-ig terjedő frekvenciatartományban, 0,65%-os alappontossággal széles impedanciatartományban, anyagmérési lehetőségekkel a hőmérsékleti jellemzők elemzéséhez, valamint a permittivitás és permeabilitás közvetlen leolvasási funkciójával.
Biztos lehet benne, hogy gyárunkból vásárol E4991B impedanciaanalizátorokat. E4991B impedanciaanalizátor 1 MHz – 3 GHz

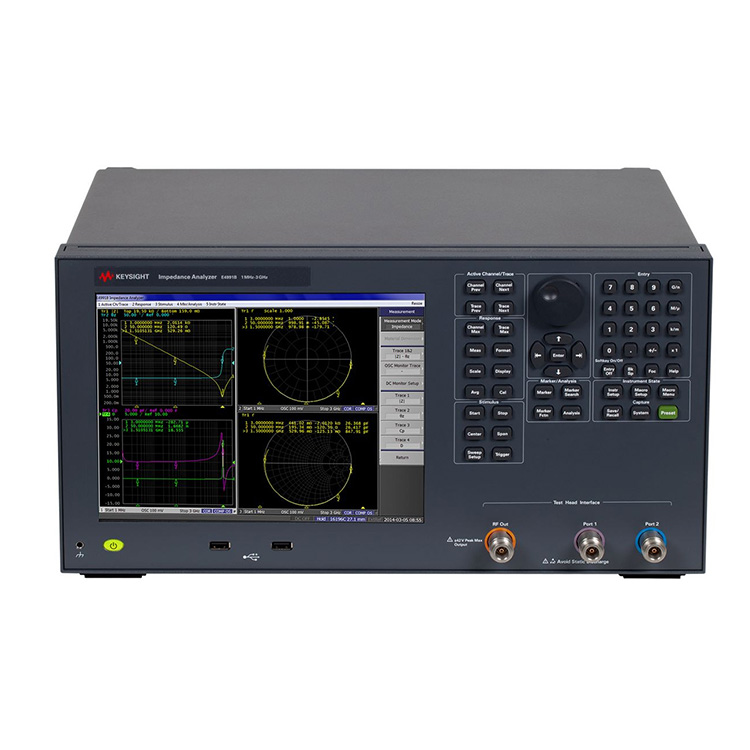

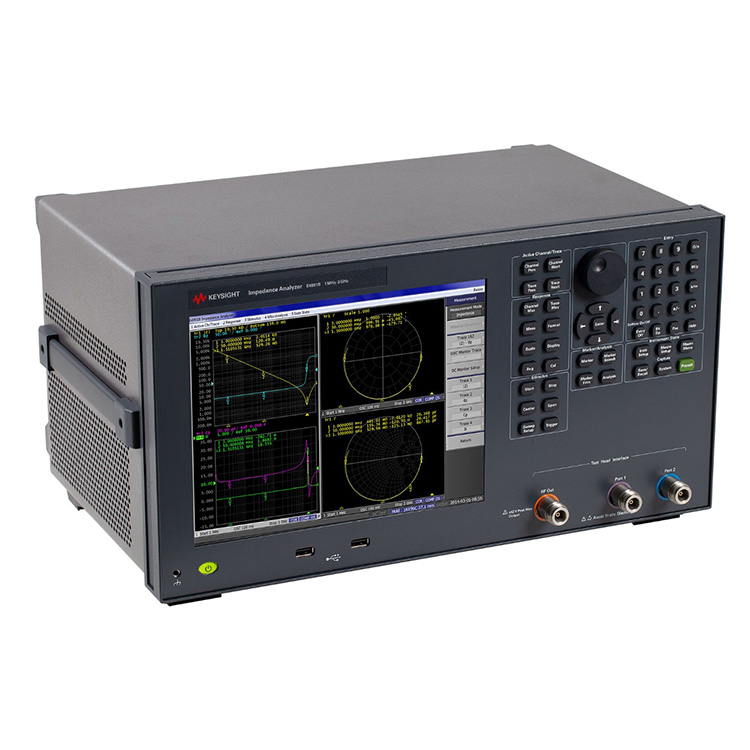

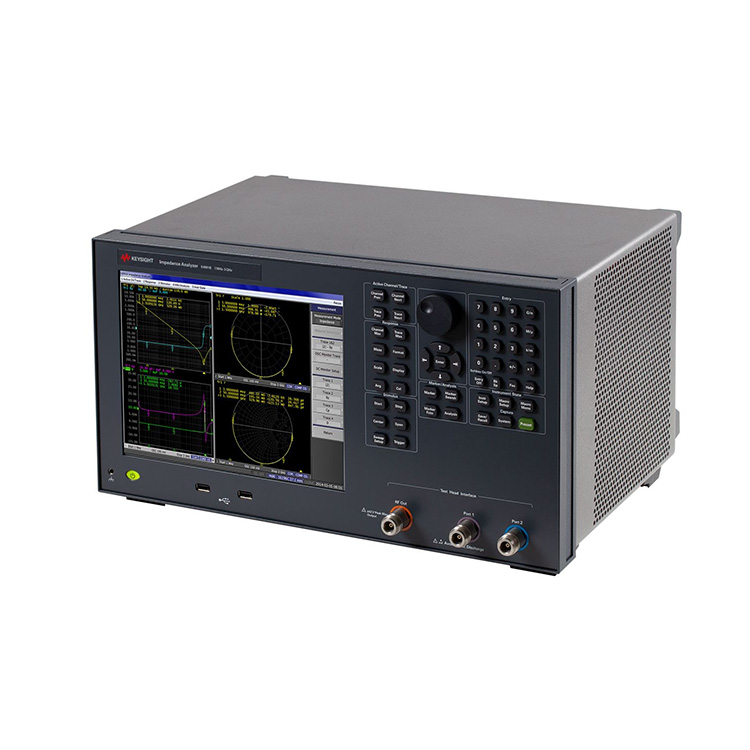

A Keysight E4991B impedanciaanalizátor tökéletes megoldás az elektronikus alkatrészek, félvezető eszközök és anyagok jellemzésére és értékelésére.
Három bővíthető frekvencia opció: 1 MHz-től 500 MHz-ig/1 GHz/3 GHz-ig
Alapvető pontosság ±0,65% és 120 mΩ-tól 52 kΩ-ig terjedő impedanciatartomány (10%-os mérési pontossági tartomány)
Mérési paraméterek: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. A 001-es opció szükséges)
Beépített DC előfeszítés (001-es opció): 0 V - ±40 V, 0 A - ±100 mA
4 csatornás és 4 nyomkövetés 10,4 hüvelykes színes LCD-n érintőképernyővel
Adatelemző funkció: Egyenértékű áramkör elemzés, határvonal teszt
Dielektromos/mágneses anyagmérés (002-es opció): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Hőmérséklet-jellemzők mérése (007-es opció) és megbízható szeletmérési képesség (010-es opció)
Az anyagmérési lehetőségek biztosítják a hőmérsékleti jellemzők elemzési képességét (007-es opció) és a permittivitás és permeabilitás közvetlen leolvasási funkcióját (002-es opció).
A szondaállomás csatlakozási készlet (010-es opció) pontos szelet- vagy mikrokomponensű impedanciamérési megoldást kínál 3 GHz-ig.
Az E4991B számos teszttartozékot támogat, amelyek célja a mérések egyszerű és megbízhatósága.
Legyen szó kutatás-fejlesztésről, minőségbiztosításról vagy ellenőrzésről, az E4991B ideális megoldás az elektronikus alkatrészek, félvezető eszközök és anyagok jellemzésére és értékelésére.
Anyagméréshez az E4991B együttműködik az N1500A-005 anyagmérési csomaggal, és egyszerű mérést tesz lehetővé (1 GHz-ig), a szerelvények beállításától a jelentéskészítésig.
| További információ: | RF IV, pontos impedancia kiértékelésre alkalmas Egyenértékű áramkör elemzés (7 modell) Anyagmér. (opt. 002) Hőmérséklet karakterisztika teszt (opt. 007) On-wafer impedancia mérés. szondaállomással (opt. 010) 4 csatorna, 4 nyomvonal |
| Alapvető pontosság: | 0,65% |
| DC torzítás: | 0 V – ±40 V, 0 A – ± 100 mA (001-es opció) |
| Frekvencia: | 1 MHz – 500 MHz/1 GHz/3 GHz |
| Maximális frekvencia: | 3 GHz |
| Mérés: | RF-IV módszer |
| Mérési tartomány (pontosság < 10%): | 120 mΩ és 52 kΩ között |
| Egyéb jellemzők: | Egyenértékű Áramkör elemzés, határvonal teszt stb. Dielektromos/mágneses anyagmérés (002-es opció), Hőmérséklet-jellemzők mérése (007-es opció), |
| Különleges jellemzők: | n/a |
| Cél DUT: | Általános célú készülék Anyag |
| Típus: | Impedancia analizátor |
